Chromel - 2.4870 - alambre Nicrosil®

La denominación internacional
Marca | Analógico | W. Nr. | Aisi Uns | En | Pedir |
---|---|---|---|---|---|
ХН70Ю | ЭИ652 | 2.4872 | N06008 | Entrega de las existencias, en stock | |
НХ9.5 | 2.4870 | NiCr10 | Entrega de las existencias, en stock | ||
НХ9 | ~2.4870 | ~NiCr10 | Entrega de las existencias, en stock |
Chromel — 2.4870 — alambre Nicrosil®
Cada milagro debe encontrar su explicación declaró Karel Capek.
composición Hromel
Chromel basado en níquel. consta de: 89 a 91% de Ni, 8,7−10% de Cr, siendo el resto hierro, aleado con manganeso, silicio, cobre, cobalto. aleación de nicromo Conocido composición similar también llamado a veces Chromel A.
dignidad
Níquel da Hromel ductilidad y alta resistencia a la corrosión. película de superficie resistente al óxido de níquel protege la aleación de la densidad medio agresivo = 8,71 g / cm³. Es relativamente duro y la aleación resistente al calor. de fusión t ° — 1450ºC deformación en caliente se realiza en t ° 1000/00 ° C, y recocido a 800−900 ° C. El coeficiente de expansión lineal Chromel 12,8 · 1010−6 / ° C, la resistividad = 0,66 ohm mm2 / m. Esta aleación tiene la mejor combinación de propiedades termoeléctricas y resistencia al calor. En contacto con otra aleación de metal cuando se calienta, genera la fuerza electromotriz térmica, que tiene una progresión lineal en un amplio rango de temperaturas. 20−1000 ° C. A temperaturas más altas, se reduce la precisión de las lecturas. Por ejemplo, la fem de la termo Chromel a base de termopar y el platino en el intervalo de 0 ° a 1000 ° C = alrededor de 33 milivoltios.
deficiencias
La producción de níquel en su forma pura se asocia con una serie de dificultades, por lo tanto, pertenece a los metales caros. Las desventajas de Chromel son reducir emf térmico por enfriamiento rápido por debajo de 600 ° C después del recocido. Cuanto más rápido que la aleación se enfría, menor es la fuerza electromotriz térmica. El uso de hilo hromelevoy para instrumentos con una fuente de calor estacionario de 600 ° C da errores importantes de medición (10 ° C). En parte, esto se puede corregir por medio de proceso de frenado artificial de enfriamiento en el intervalo de 250−600 ° C, lo que permite estabilizar la Chromel termoeléctrica y para obtener lecturas más precisas. En t ° a 1000 ° C y la exposición a la oxidación y gases reductores, azufre o hidrógeno, esta aleación se corroe. Esta superficie está formada pátina verdosa que cambia significativamente el voltaje termoeléctrico y promueve la fragilización de la aleación.
solicitud

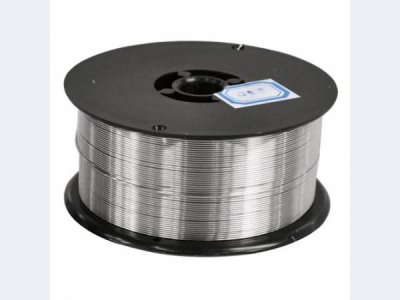

Wire — la mayor parte de la demanda de toda la línea de productos de la misma (cadera), cinta de la aleación de níquel El uso generalizado de alambre que se encuentra en la fabricación de termopares, cables de compensación, resistencias, calentadores. Con la capacidad de mantener una fuerza electromotriz térmica estable en el aire hasta 1000 ° C, este cable se utiliza como un termopar thermoelectrode cromo-aluminio positivo (debido a la resistencia al calor destaca «choques térmicos» hasta 1300 ° C). Se utiliza para la soldadura, como el sensor de temperatura se usa para cables de compensación (cables unidos por un termopar). El par de electrodos cromo-aluminio hecha de alambre de Ø 1,2 — 3,2 mm. Ellos están aislados unos de otros, y — una cubierta de protección de los aisladores de porcelana de un solo canal. A su vez, el extremo de trabajo está protegida por un par de punta de porcelana del contacto con la cubierta de metal.
características termopares
Todos los tipos de cromo-aluminio termopar, además de TCA-En-XV y TX-VII de, tienen alta inercia. La estabilidad mecánica de todos los tipos de parejas normales, a excepción de TXA-430 y TXA-420, que son resistentes a las vibraciones. Termopares cromo-aluminio demostrar un excelente trabajo en un ambiente oxidante, pero en ausencia de gases agresivos. Esto se hace posible por la formación de una película de óxido protectora fina que impide la acción destructiva de oxígeno. Característica lineal TEDS hace que sea relativamente fácil de calibrar un termopar tipo.
En la URSS producido Chromel NH9 y NH9,5 marcas. Chromel NH 9.5 está disponible en las siguientes formas:
- alambre (Ø 0,10 — 12,00 mm);
- círculo (Ø 12,0 mm — 100,0 mm);
- la cinta (espesor de 0,1 a 5,0 mm, la anchura de 3 a 600 mm).
Ni + Co | Fe | C | si | Minnesota | co | al | impurezas |
---|---|---|---|---|---|---|---|
87,4−90,4 | ≤ 0,3 | ≤ 0,2 | ≤ 0,4 | ≤ 0,3 | 9−10 | 0,6−1,2 | sólo 1.4 |
Las propiedades físicas de la aleación de NH9.5 a 20 ° C
Dureza, aleación suave | Dureza, aleación dura | Punto de fusión, ° C: | temperatura de trabajo en caliente, ° C: | Temperatura de recocido, ° C: |
---|---|---|---|---|
HB 10 -1 = 300 MPa | HB 10 -1 = 150−200 MPa | 1435 | 1200 — 1000 | 8−900 |
