Constantán - hilo 2.0842
La denominación internacional
| Marca | Analógico | W. Nr. | Aisi Uns | En | Pedir |
|---|---|---|---|---|---|
| МНМц43-1.5 | 2.0842 | C72150 | CuNi44 | Entrega de las existencias, en stock |
Puedes bromear con una persona, pero no debes bromear con su nombre. Marina Tsvietáieva.
Compuesto
El nombre Constantan (constans) se traduce del latín como "constante", "inmutable", ya que su resistencia eléctrica no cambia con los cambios de temperatura. Esta aleación de color amarillo plateado contiene un 32-40 % de Ni, hasta un 60 % de Cu y hasta un 2 % de Mn. punto de fusión 1260 °C. Gravedad específica 8,9 g/cm³, TKR = 14 x 10 -6 /°C.
Ventajas
A 20 °C resistividad eléctrica = 0,48 Ohm mm 2 /m. Después de estabilizar el recocido, el coeficiente de temperatura de expansión lineal alcanza 2x10 -6 1 / K, Para la aleación recocida - sp \u003d 400 - 500 MPa, er \u003d 40 - 50%, r \u003d 0.46 - 0.48 Ohm mm 2 / m ; para sólido - sp \u003d 655 - 720 MPa, er \u003d 2 ... 5%, r \u003d 0.46 - 0.52 Ohm mm 2 / m.
Defectos
Un inconveniente importante es un termo-EMF significativo (40-50 μV / ° C) emparejado con cobre, lo que limita su uso en resistencias estables y dispositivos de alta precisión, ya que el calentamiento de los terminales de contacto conduce a la aparición de corrientes que distorsionan el lecturas Por lo tanto, si se requiere una alta precisión, no se usa constantan, sino manganina.
Solicitud
Constantan ha encontrado una amplia aplicación en la fabricación de cables de compensación, reóstatos, dispositivos de calefacción. De él se fabrica un alambre de Ø 0,03-5 mm y una cinta de hasta 0,1 mm de espesor. La termo-EMF significativa de constantán en contacto con el cobre determinó su uso en termopares para medir temperaturas relativamente bajas de hasta 500 °C. Para ello se suelen utilizar termopares, donde los termoelectrodos positivos son de hierro, cobre y cromel, y los negativos son de constantan, alumel y kopel.
La composición química de constantan MNMts 43−1.5 en% del material
| ni+co | Fe | C | Si | Minnesota | cobre | impurezas |
|---|---|---|---|---|---|---|
| 39 - 41 | ≤ 0,5 | ≤ 0,1 | ≤ 0,1 | 12 | 56,1 - 60 | total 0,9 |
Suministros
Sobre todo, la pirometría exige Constantan, por lo que el principal tipo de metal laminado es el alambre. Su precio depende de los precios mundiales del cobre y el níquel, los principales componentes de Constantan.

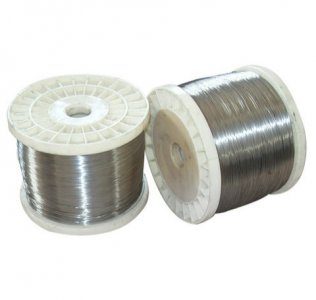

La aleación se suministra en las siguientes formas:
- Cinta (grosor 0,1-5,0 mm, ancho 3-600 mm).
- Círculo (Ø 12 mm - 100 mm);
- Alambre (Ø 0,1 - 12 mm);
Propiedades físicas de la aleación de constantán MNMts 43-1.5 a 20 °C
| Dureza, aleación blanda HB 10 -1 | Dureza, aleación dura HB 10 -1 | Punto de fusión, °C: | Temperatura de trabajo en caliente, °C: | Temperatura de recocido, °C: |
|---|---|---|---|---|
| 380−480 MPa | 620−720 MPa | 1350 | 1170 - 920 | 870 - 950 |
