Espiral

Característica común de los
Espiral es la interconexión de los componentes de tuberías flexibles, que están diseñados para el transporte de líquidos o de gas entornos de alta o baja presión, garantizando la estanqueidad de un trazado en un amplio rango de temperaturas,
Características de diseño
El principal elemento que garantiza la flexibilidad de la manga, es ondulado parte de la que está hecha de resistente a la corrosión de un acero de alta aleación. Para reforzar la construcción de metal trenzado, que permite explotar la manga de la alta presión. Acanalado shell se навивкой sobre las cumbres de los гофров específicos para procesos de la cinta. Arrugas pueden ser спиральными o circulares. Mangas de tornillo (espiral) ubicación гофров son armadas por el diámetro de alambre en espiral. Las arrugas más imágenes, porque en una situación de mayor presión cuando la tracción longitudinal que no se someten a prueba. La principal fuerza del elemento metal en la manga es la trenza, que sirve para la protección de las mangas de la contingencia de daños. Trenza al impacto de una carga axial y radial, incluyendo las pulsaciones de presión durante el transporte de líquidos o gases en el sistema, debe garantizar el funcionamiento de la manga.
La producción de
Espiral se fabrican en una y varias оплетках, cuyo número depende de los valores de la presión de trabajo. Trenzado proporciona funcionalidad en el caso de los efectos de carga axial y radial y las pulsaciones de la presión, que son inevitables cuando se mueve el líquido o gas entornos de la tubería. Esta trenza normalmente, el tipo de malla de acero inoxidable alambre de 12Х18Н9Т de la sección transversal de 0,3; 0,4; 0,5; 0,6 mm. Para el acoplamiento con el principal circuito sirve de válvula en el extremo de la manga. El flexible de la parte de las mangas de la armadura se une a la de la soldadura кислотостойкими soldaduras o de la soldadura (аргонодуговой o a distancia y de rodillos). En la trenza extremos гофров en el lugar de la terminación de la válvula se coloca el vaso, que protege la parte гофров de la afectada por el calor de la soldadura y la soldadura. En caso necesario se puede, en consulta con el cliente soldadura de acoplamiento especial de la armadura, que se desarrolló a partir de sus planos. Interior y exterior de la superficie de la металлорукавов debe ser sin graves daños mecánicos, la suciedad visible y otros defectos, que no están dentro de especificación del material. La trenza de la manga debe облегать manga apretado y no tener oradores salir colgando de torones y de la dilación.
Dimensiones
Espiral se realizan con diferentes interior condicionales diámetros corrugado hermética de la concha antes de los valores de DN 300 mm Tamaño de acoplamiento de la válvula para soldar en forma de anillos se monta sobre la base de los requisitos de la presión de trabajo para las mangas. Para el cumplimiento de los requisitos de LA longitud flexible libre de la parte de la espiral debe ser de al menos 250 mm., En coordinación con el cliente es admisible la producción de mangas en la recogida por el método de acoplamiento de varias mangas. Este acoplamiento se realiza la soldadura con la ayuda de anillos de soldadura.
El uso de
Espiral están diseñados para el transporte de fluidos a t° a 400 °C. Al realizar el pedido sin mangas, debe especificar la транспортируемую ambiente, la temperatura y otros parámetros. Presión de trabajo (P siervo.) — la presión del fluido, cuando la operación diaria. Condicional presión (PN) — área de mayor presión, que permite un trabajo de manga en condiciones normales de operación. Gracias a la fiabilidad y una larga durabilidad, flexibilidad en la espiral se aplican de forma muy amplia: en mashino-, aeroespacial, construcción naval, en la industria química, la metalurgia, la теплоэнергетике, para crear criogénico de hardware.
La dignidad de la
La absorción de vibraciones; el transporte de líquidos o gases en condiciones de temperatura y presión; asegurar la protección contra daños accidentales; asegurar la confianza de conexión móvil equipos de la tubería; la eliminación de las irregularidades durante el montaje del circuito. La fuerza металлорукавов según la cantidad de trenzados, que cumplen la función de refuerzo; el perfil acanalado de la parte: configuración de гофров, el número de гофров por unidad de longitud; el espesor de la pared y el material, que afecta a la resistencia a la que realizan los miércoles y los términos de mecánica, química y térmica de la exposición. Resistencia a la corrosión depende de la resistencia del acero inoxidable 12H18N10T trenzado y de la durabilidad de la flexibilidad de un elemento. Especialmente perjudicial puntos de corrosión que provocan el cloro que contienen el entorno y el contacto con agua de mar.
La explotación de
Durabilidad металлорукавов depende directamente del número de ciclos de carga — un ciclo de carga — un solo movimiento de la manga y devolverlo a su posición original. Otros factores son: la presión y la temperatura, la amplitud de vibración, la velocidad de desplazamiento de la manga, el radio mínimo de curvatura, el violento impacto del entorno de trabajo, a la vibración. En el combustible y de los sistemas hidráulicos manguera flexible sufren la presión del líquido de pulsación de la naturaleza, que puede causar la destrucción de las tuberías flexibles, a presiones de un orden de magnitud menor de cargas estáticas. Fuente de la ondulación son émbolo y las bombas de engranajes generan. Si se repentino cierre de la válvula se produce гидродинамический un golpe, que también conduce a la destrucción de la envoltura. Para aumentar la fiabilidad es necesario la introducción de soportes elásticos, estos deben de dispositivos en el sistema. Durante el bombeo de un entorno de trabajo a través de la manga se puede producir el fracaso de la superficie interior de la ondulación. En este sentido, no se permite el uso de espiral con una velocidad de movimiento de los productos de trabajo de más de 8 m/s para líquidos o de más de 50 m/s para los gases. Durante el funcionamiento en un sistema con un alto nivel de vibración se debe prevenir la aparición de resonancia de las vibraciones.
Las características de funcionamiento de
Presión de trabajo (correspondiente a la t° A 20°c) se define como el cociente de la presión de trabajo, con una temperatura ambiente de trabajo en el factor k, cuyo valor se enumeran en la tabla siguiente:
Temperatura, ° C | El coeficiente k |
---|---|
<40 | 1,00 |
40 | 0,98 |
70 | 0,95 |
80 | 0,94 |
90 | 0,98 |
100 | 0,91 |
110 | 0,91 |
125 | 0,89 |
140 | 0,88 |
155 | 0,87 |
185 | 0,84 |
200 | 0,82 |
250 | 0,77 |
315 | 0,71 |
400 | 0,69 |
La longitud mínima de la espiral
El diámetro de la Dd, mm | La longitud mínima de la espiral, mm |
---|---|
6−16 | 250 |
20−50 | 300 |
70−100 | 500 |
125−150 | 800 |
200−250 | 1000 |
Límites de la desviación de la longitud de la металлорукавов
La longitud de la espiral, mm | Límites de desviación | De diámetro superior a 50 mm |
---|---|---|
250−300 | ±3 | ±5 |
300−1000 | ±10 | ±15 |
1000−1500 | ±30 | ±30 |
1500−3000 | ±40 | ±60 |
3000−6000 | ±100 | ±200 |
Características de montaje
Seleccionando la longitud de la espiral se necesita para que tenga neutrales áreas alrededor de la armadura, no es propenso a la flexión en el trabajo. Manga, no tiene neutros de las parcelas, sólo se puede instalar de forma rectilínea o con el desplazamiento de no más de 20−30 mm por cada metro de longitud. Tracción, torsión y compresión de manga no es aceptable. El límite de la desviación de la longitud de manga de valores nominales es de 3%. No digamos de flexión radio de menos: 10Dу — para mangas responsable de su destino; 5Dy — para mangas de presión de hasta 100 atm (10 Mpa); 12Dy — para mangas de la presión de más de 100 atm (10 Mpa). El montaje de hacerse así, para evitar grandes sueltas, por ejemplo de las parcelas. Para la exclusión de la flacidez, se deben aplicar las abrazaderas, soportes, bandejas y otros que No se permite la instalación de las abrazaderas de la deformación flexible de la parte de la manga. Para ello, utilice la tira de cuero, caucho, teflón y otros de los materiales elásticos. El acoplamiento de la manga con la rosca de la punta se debe realizar para evitar arranque. Durante el acoplamiento de la manga con la brida, la законцовками y con фторопластовыми juntas, hay que hacer el apriete de los pares de opuestos.

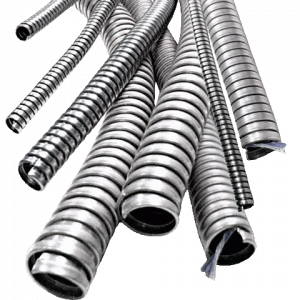

Corrugado espiral
Son flexible de tubo de acero inoxidable. Dependiendo de la finalidad con la que se realiza de diferentes diámetros y están diseñados para diferentes presiones de trabajo, se utilizan en la industria y la construcción. En industrial tecnología juegan un papel de refuerzo, se aplican ampliamente en los sistemas de ventilación como воздухоотвода. Además, estas mangas se aplican cuando se utiliza tubos flexibles para la protección externa. Macetas de cartón corrugado de manga sirven para el bombeo de agua y otros líquidos.
Comprar a buen precio
La gama de металлорукавов. implementa la compaa de sa «Электровек-acero» se corresponde con gost y los estándares internacionales de calidad. Ofrecemos las mejores condiciones para mayoristas y minoristas. Las entregas se realizan con almacenes ubicados en el territorio de rusia y de ucrania. Alta calidad, precios competitivos y una amplia selección de productos definen a la persona de nuestra empresa. Al convertirse en nuestro cliente constante, Usted podrá contar con un sistema de tarjetas de descuento de descuento. La cooperación con nosotros, Le ayudará a poner en práctica cualquiera de ingeniería ideas. Esperamos Sus pedidos en el sitio evek.org.
