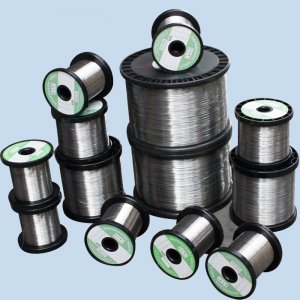

tungsteno renio alambre de termopar VR5

La denominación internacional
Marca | Analógico | W. Nr. | Aisi Uns | En | Pedir |
---|---|---|---|---|---|
ВР5 | ~~WRe20 | Entrega de las existencias, en stock | |||
ВР20 | ~WRe20 | Entrega de las existencias, en stock |
El conocido aforismo «todo es relativo» ilustra cómo la calidad de tales aleaciones VR5 y VR20.
Resistencia al calor VR5 y VR20
Ventajas de aleaciones de tungsteno se determina y renio. Tungsteno — uno de los más pesados, metales refractarios y sólido se desvanece en t ° 3410 ° C y hierve a la misma temperatura que la superficie del Sol: 6690 ° C. aleaciones de tungsteno en la dureza y el plomo alto punto de fusión, entre otros. Wolfram poco renio inferior, con un punto de 3170 ° C y 5870 ° C Punto de ebullición de fusión. Renio sobre la resistencia al calor de las hojas muy por detrás de otros metales que muestran alta resistencia y resistencia a la corrosión.
Características de dopaje
La aleación de tungsteno 5% de renio mejora la ductilidad de la aleación aumenta la temperatura de recristalización — esto es especialmente importante cuando se utiliza por un electrodo positivo del termopar. Utilizando una aleación como el electrodo negativo del termopar para maximizar la potencia termoeléctrica requiere contenido de renio a 35%, pero no superior. De lo contrario, en t ° a 1100 ° C se pierde la uniformidad de la aleación, y la potencia termoeléctrica distorsiona notablemente. En la industria doméstica aditivo renio no exceda del 20%, lo que permite el uso de termopares de tungsteno-renio at ° a 2500 ° C.
durabilidad
Tungsteno-renio aleación exhibe resistencia a helio, argón, nitrógeno seco e hidrógeno. aditivos de aleación SILICA aumenta la estabilidad de la aleación en el rango de temperatura hasta 2.000 ° C en 2−3 veces. Sensores VR5 / 20 son capaces de funcionar en el vacío. Para una operación más eficiente en un vacío a 1800 ° C y superior se deben utilizar con electrodos de mayor diámetro. VR5 / 20 se usa ampliamente como un termopar diferencial — puede consistir en dos termopares iguales conectadas, por regla general, uno frente al otro. Estos termopares son capaces de medir el nivel de diferencia de temperatura entre dos uniones diferentes: los trabajadores y contingente.
EMF térmica
El valor nominal de la potencia termoeléctrica a temperaturas más bajas de hasta 1600 ° C también se reduce a 24,59 mV En t = 1.500 ° C, este indicador no más de 23,31 mV, y en t = 1.400 ° C nivel nominal de termo-fem es igual a 21,97 mV.
Desventajas VR5 y VR20
Las desventajas de estas aleaciones son la mala reproducibilidad de la energía termoeléctrica, en vista de lo que se requiere para pareja grupo termoeletrodnye categorías: A-1, A-2, A-3. Categoría A-1 permite que la aleación a una temperatura máxima de 2200 ° C, la temperatura de modo de uso A-2 y A-3 se limita a 1800 ° C. Está estrictamente prohibido el uso de un cable desde diferentes partes, como cada cable partido tiene «su propio» índice de energía termoeléctrica. Tungsteno y renio — metales raros, por lo que su costo es muy elevado. Precio VR5 / 20 excede significativamente el costo de los termopares de los demás. Materiales, pero todavía menor que el costo de pirómetros ópticos para la medición y control de los modos de temperatura en entornos industriales similares.
La reacción del nitrógeno y de aleación de tungsteno-renio en condiciones de vacío es necesario para observar la limpieza y, especialmente, seguir cuidadosamente la eliminación de la condición para sustancias orgánicas y polvo.
solicitud
VR5 y VR20 utilizadas para la fabricación de aparatos de medición y, sensores de contacto, de termopar (TBP) de conversión para la medición de temperaturas muy altas en la industria del acero — metales líquidos. Hasta 2500 ° C. el error de medición es extremadamente pequeño (± 0,01 ° C), lo que hace que el TBP uno de los instrumentos más precisos para mediciones en un entorno tan agresivo.
La tabla de calibración -termopar BAP-5 (BP-5) / BP-20 at ° los extremos libres de 0 ° C Tabla característica estática nominal de transformación BP (A) -1.
La temperatura del extremo de trabajo ° C | T.e.d.s.mV, Temperatura, ° C | T.e.d.s.mV, Temperatura, ° C | T.e.d.s.mV, Temperatura, ° C | T.e.d.s.mV, Temperatura, ° C | T.e.d.s.mV, Temperatura, ° C | T.e.d.s.mV, Temperatura, ° C | T.e.d.s.mV, Temperatura, ° C | T.e.d.s.mV, Temperatura, ° C |
---|---|---|---|---|---|---|---|---|
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | |
0 | 0 | 0,121 | 0,246 | 0,373 | 0,504 | 0,637 | 0,772 | 0,910 |
100 | 1.337 | 1.483 | 1.632 | 1.781 | 1,933 | 2,086 | 2.240 | 2396 |
200 | 2.871 | 3.032 | 3,193 | 3,355 | 3.518 | 3.682 | 3.847 | 4,012 |
300 | 4.512 | 4,680 | 4,843 | 5,016 | 5,185 | 5,354 | 5,523 | 5.693 |
400 | 6.203 | 6.373 | 6,543 | 6714 | 6.834 | 7,065 | 7.225 | 7,396 |
500 | 7.908 | 8.073 | 8.248 | 8,418 | 8,588 | 8,758 | 8928 | 9,098 |
600 | 9.605 | 9.774 | 9.943 | 10.111 | 10.280 | 10.448 | 10.615 | 10.783 |
700 | 11.283 | 11.450 | 11.616 | 11.782 | 11.947 | 12.112 | 12.277 | 12.442 |
800 | 12.933 | 13.096 | 13.259 | 13.422 | 13.584 | 13.746 | 13.907 | 14.068 |
900 | 14.549 | 14.708 | 14.867 | 15.026 | 15.184 | 15.342 | 15.500 | |
1000 | 16.125 | 16.281 | 16.436 | 16,590 | 16.744 | 16.898 | 17.051 | |
1100 | 17.659 | 17.810 | 17.960 | 18.110 | 18.260 | 18.409 | 18.557 | |
1200 | 19.146 | 19.292 | 19.438 | 19.583 | 19.728 | 19.872 | 20.015 | |
1300 | 20.584 | 20.725 | 20.866 | 21.006 | 21.145 | 21.284 | 21.423 | |
1400 | 21.971 | 22.107 | 22.242 | 22.377 | 22.511 | 22.645 | 22.778 | |
1500 | 23.306 | 23.436 | 23.566 | 23.696 | 23.825 | 23.953 | 24.081 | |
1600 | 24.588 | 24.713 | 24.838 | 24.962 | 25.085 | 25.209 | 25.331 | |
1700 | 25816 | 25.936 | 26.056 | 26.175 | 26.293 | 26.411 | 26.528 | |
1800 | 26.992 |
1. Los datos técnicos básicos
Temperatura ° C | DET valor nominal, mV | La desviación de los DET nominales, UV |
---|---|---|
1600 | 24.59 | ± 102 |
1500 | 23.31 | ± 99 |
1400 | 21.97 | ± 96 |
2. Información general
termopares alambre de tungsteno-renio thermoelectrodes recocidos graduada nominal conversión características estáticas BP (A) -1 Wire cumple con las especificaciones condiciones técnicas YaeO.021.142 para la producción de termopares BAP-5 (BP-5) / BP-20
3. Recomendaciones para el uso
Inadmisibilidad del uso del alambre del termopar termopar de diferentes series, incluso con las mismas características estáticas termoelectrones nominales.
