Historia del alambre de termopar
Cómo distinguir cromel de alumel por color
Densidad y capacidad calorífica específica de alumel, chromel, copel, constantan

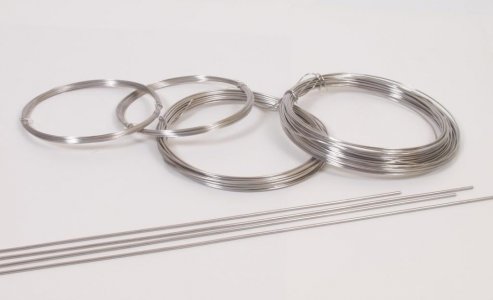

Alambre para termopares del proveedor Evek GmbH

Termopar (transmisor de temperatura de termopar): termopar utilizado en dispositivos de medición y transductores, así como en sistemas de control y automatización de calefacción, ventilación y aire acondicionado.

Ventajas de los termopares

  • Amplio rango de medición de temperatura
  • Medición de alta temperatura hasta 1800 - 2200°C
  • Medición de bajas temperaturas desde -50°C

Desventajas

  • Es difícil lograr una precisión superior a 1°C, se deben usar termómetros de resistencia o termistores.
  • Las lecturas se ven afectadas por las temperaturas del extremo libre, por lo que se deben realizar correcciones.
  • Error causado por cambios en la temperatura de la unión fría
  • Efecto Peltier (durante las lecturas, es necesario eliminar la corriente que circula por el termopar, porque esta corriente enfría la unión caliente y calienta la unión fría)

Tipos de termopares

Los requisitos para termopares se definen en GOST 6616-94 .

  • termopares de platino-rodio - TPP13 - Tipo R; TPP10 - Tipo S
  • termopares platino-níquel platino-níquel - TPR - Tipo B
  • hierro-constantán (hierro-cobre-níquel) TZHK - Tipo J
  • cobre-constantán (cobre-cobre-níquel) TMKn - Tipo T
  • Nicrosil-nisil (níquel-cromo-níquel-silicio) ТНН - Tipo N
  • cromel-alumel - TXA - Tipo K
  • cromel-constantano ТХКн - Tipo E
  • cromo-cobre - TXK - Tipo L
  • Cobre-cobre - TMK - Tipo M
  • Silch-silicio - TCC - Tipo I
  • Tungsteno-Tungsteno-TVR - Tipo A-1, A-2, A-3

Comparación de termopares

La siguiente tabla describe las propiedades de varios tipos diferentes de termopares. Dentro de las columnas de precisión, T representa la temperatura de la unión caliente, en grados Celsius. Por ejemplo, un termopar con una precisión de B±0.0025GT tendría una precisión de B±2.5°C a 1000°C.

Tipo de termopar IEC Rango de temperatura °C (continuo) Rango de temperatura °C (a corto plazo) Precisión clase 1 (°C) Precisión clase 2 (°C)
K (alumel-cromel) 0 a +1100 -180 a +1300 ±1,5 -40 °C a 375 °C ±0,004xT 375 °C a 1000 °C ±2,5 -40 °C a 333 °C ±0,0075xT de 333 °C a 1200 °C
j 0 a +700 °C -180 a +800 °C ±1,5 -40 °C a 375 °C ±0,004xT 375 °C a 750 °C ±2,5 -40 °C a 333 °C ±0,0075xT de 333 °C a 750 °C
norte 0 a +1100 °C -270 a +1300 ±1,5 -40 °C a 375 °C ±0,004xT 375 °C a 1000 °C ±2,5 -40 °C a 333 °C ±0,0075xT de 333 °C a 1200 °C
R 0 a +1600 °C -50 a +1700 ±1,0 0 °C a 1100 °C ±[1 + 0,003x (T - 1100)] 1100 °C a 1600 °C ±1,5 0 °C a 600 °C ±0,0025xT 600 °C a 1600 °C
S 0 a 1600 -50 a +1750 ±1,0 0 °C a 1100 °C ±[1 + 0,003x (T - 1100)] 1100 °C a 1600 °C ±1,5 0 °C a 600 °C ±0,0025xT 600 °C a 1600 °C
B +200 °C a +1700 °C 0 a +1820 ±0.0025xT de 600 °C a 1700 °C
T -185 a +300 -250 a +400 ±0,5 de -40 °C a 125 °C} ±0,004xT de 125 °C a 350 °C ±1,0 de -40 °C a 133 °C}} ±0,0075xT de 133 °C a 350 °C}
mi 0 a +800 -40 °C a +900 °C ±1,5 -40 °C a 375 °C ±0,004xT 375 °C a 800 °C ±2,5 -40 °C a 333 °C ±0,0075xT de 333 °C a 900 °C
